您的位置: 網(wǎng)站首頁 » 產(chǎn)品介紹 » 定硫儀系列 » 正文

KZDL-9C型硫鐵礦硫含量測定儀

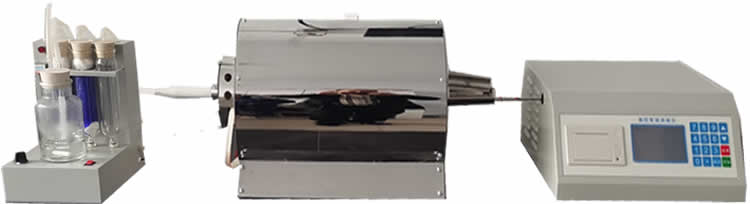

KZDL-9C硫鐵礦定硫儀

該產(chǎn)品依據(jù)GB/T 2462-1996 《硫鐵礦和硫精礦中有效硫含量的測定-燃燒中和法》，在KZDL-8C基礎上改造研發(fā)而成。定硫儀的燃燒吸收過程采用微處理器智能控制，能自動控制燃燒溫度和時間，自動送樣出樣等國標相關規(guī)定，完成全硫和有效硫含量的測定。并具有觸摸屏幕漢字顯示，人機界面友好，鍵盤操作簡單易學好用等諸多優(yōu)點。

產(chǎn)品性能

1、自適應硅碳管阻值大小，不會因為阻值太大或者太小引起升溫過慢或過快現(xiàn)象。
2、實驗結果語音播報功能，音量大小可以調節(jié)。
3、采用雙獨立霍爾元件定位方案，實現(xiàn)了多段送樣連續(xù)可調，兼容高硫和快硫的試樣測定。
4、采用自校準加熱電流方式，有效提高硅碳管的使用壽命和兼容性。
5、硅碳管加熱引線采用冷焊接技術，保證使用壽命長，不打火花。
6、提醒方式：實驗結束后智能人工語音播報或蜂鳴器提醒。
7、操作方式：較高靈敏觸摸操作和面膜按鍵操作均可獨立使用。
8、臥式高溫爐體設計，有效保障恒溫區(qū)的穩(wěn)定形成。
9、實驗時間：分析時間可設定。
10、溫度顯示：環(huán)境溫度—1300℃，分辨率1℃
11、溫度控制：300℃—1300℃，目標溫度可自由設定。
12、升溫時間：25分鐘左右升到1150±5℃。

主要技術參數(shù)：

1、電源：220V±20V,50Hz
2、功率：最大功率≤2.5 Kw
3、測流范圍：0.01%—99.99% ，分辨率0.01.
4、準確度：符合標準樣品的允許誤差范圍。
5、提醒方式：智能人工語音或蜂鳴器提醒。
6、實驗時間：分析時間可設定，預分解位和分解位最高可以各自設置999秒（16分鐘）。
7、溫度顯示：環(huán)境溫度—1300℃，分辨率1℃
8、溫度控制：300℃—1300℃，目標溫度可自由設定。
9、升溫時間：25分鐘左右升到1150±5℃。
10、操作方式：高靈敏觸摸操作。
11、外形尺寸（長×寬×高）mm：控制器： 370× 350× 170；高溫爐： 580 × 250 × 270；凈化器： 180 × 245 × 300
12、重量：控制器5kg，高溫爐15kg，凈化器4kg

界面及功能說明

硫鐵礦測硫儀面板

爐溫：顯示當前管式高溫爐體內部的實測溫度。
指示電壓、全硫（st）、電解狀態(tài)、數(shù)據(jù)圖標、設置、編號、樣重、水分等這些顯示功能不用，可忽略。
做樣：點擊后本次實驗開始，送樣裝置前進。
結束：點擊后本次實驗結束，送樣裝置退出。

日常操作
（1）升溫：接通主機供電的雙路空氣開關和電源開關，控制器進入實驗界面后自動進入升溫程序，升到設定溫度處并恒溫（大約25分鐘升溫到1050℃）。
（2）調氣體流量：調整攪拌凈化器流量計旋鈕使氣體流量指示800mml/min---1200mml/min之間，一般為1000mml/min。
（3）檢查氣密性：檢查剛玉異徑管到攪拌凈化器流量計之間的氣體吸收部分的氣密性，方法是捏住剛玉異徑管與過濾器之間的硅膠管使之不能通氣，此時流量指示應能下降到0.2L/min以下，說明氣路密封良好。
（4）測試送樣器：點擊開始按扭，啟動送樣器進行送樣機構的測試，避免由于送樣棒變形或機器相對位置的變化導致的送樣卡故障的發(fā)生。中途可點擊結束按扭強制返回。
（5）做樣：在瓷舟內加入50.0毫克左右試樣后將瓷舟放入石英舟上。在實驗界面點擊實驗開始。
（6）試驗完畢處理：關閉控制器電源開關，關閉攪拌凈化器。

實驗方法
當爐溫升到850±10℃時，在抽氣的情況下，將裝有試樣的瓷舟放入石英舟上，點擊控制器開始按鍵，試樣進入管式爐燃燒管中間，凈化攪拌器以800mml/min-1200mml/min的流量通過燃燒和吸收系統(tǒng)，燃燒15分鐘（可根據(jù)實際情況適當延長），以保證燃燒與吸收都達到完全。在燃燒過程中，生成的二氧化硫通過多孔熔板成為小氣泡進入吸收液，被過氧化氫氧化成硫酸，使溶液顏色由褐綠色變成紫紅色為止，證明燃燒吸收已告完成。，從沖洗管中以沖洗三次以上，每次5mL左右，然后繼續(xù)以氫氧化鈉標準液滴定至紫紅色變成亮綠色為終點。最后根據(jù)公式計算結果。

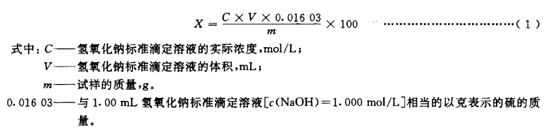

硫化鐵含硫量公式

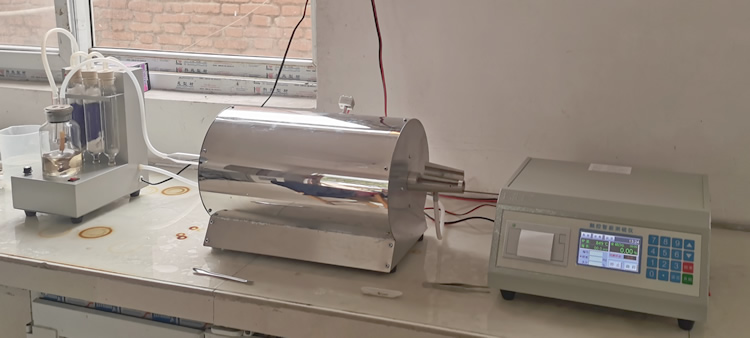

現(xiàn)場照片

KZDL-9C硫鐵礦含硫量測定儀短視頻展示：

KZDL-9C型硫鐵礦硫含量測定儀

硫鐵礦定硫儀相關鏈接：
